详解增材制造的基石 3D打印机核心设计模型

3D打印机，作为增材制造技术的核心物理载体，其性能、精度和适用性在很大程度上取决于其机械与控制系统所采用的设计模型。这些模型并非单一，而是根据不同的技术原理和市场需求演化出多种架构。深入理解这些基础设计模型，是掌握3D打印技术的关键。

一、核心机械结构模型

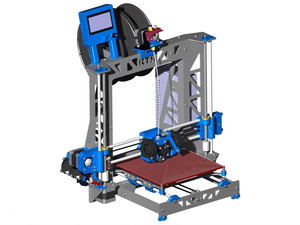

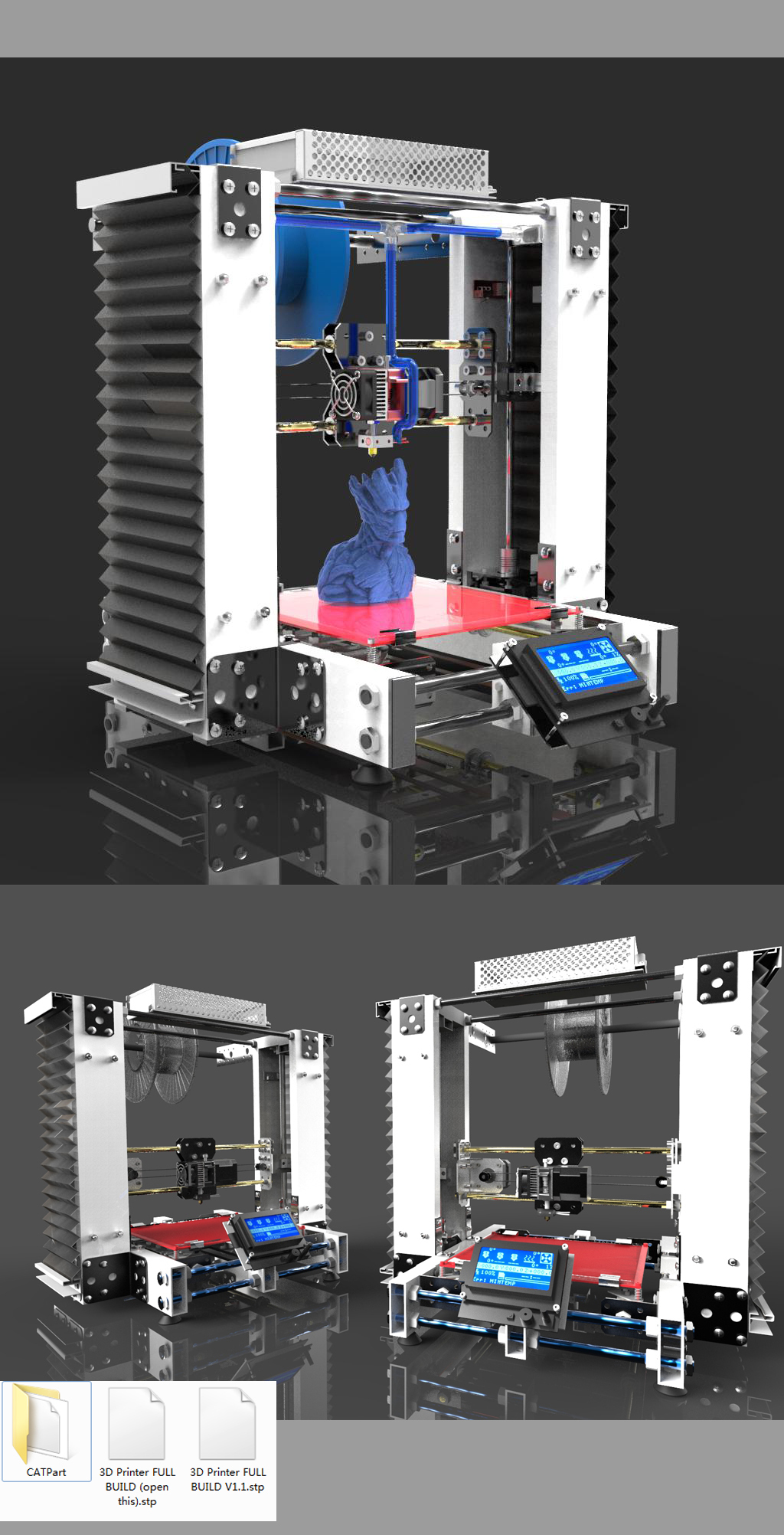

1. 笛卡尔坐标模型
这是最常见、最经典的设计。打印机运动平台在三个相互垂直的轴（X, Y, Z）上移动，通常采用步进电机驱动皮带或丝杠来实现。其结构直观，控制系统相对简单，建模和切片算法成熟。大多数熔融沉积成型（FDM）打印机和部分光固化（SLA）打印机采用此模型。优点是稳定性好，维护相对容易；缺点是运动部件质量较大时可能影响高速打印的动态性能。

2. 三角洲模型
采用并联臂结构，打印头悬挂在三根或更多倾斜的联动臂上，通过协调各臂的垂直运动来实现打印头在三维空间中的定位。其特点是打印头质量轻，可实现极高的运动速度和加速度，打印区域通常呈圆柱形。视觉上极具科技感，但对运动学反解算法的依赖度高，校准相对复杂，更适合于中小型、高速度的FDM打印。

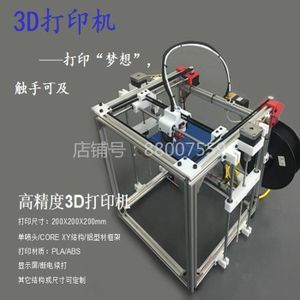

3. CoreXY模型
这是一种精妙的笛卡尔坐标变体。它使用两条同步带和一套滑轮系统，由两个电机协同工作来控制打印头在X-Y平面内的运动，而Z轴通常由单独的电机控制平台升降。这种设计将电机固定在机架上，显著减少了打印头运动部件的质量，从而在保持高精度的同时提升了打印速度和平滑度，是许多高性能FDM打印机的首选结构。

4. 极坐标模型
较少见，其运动基于旋转和径向移动，类似于车床。打印平台旋转（提供一个旋转轴），打印头进行径向和垂直移动。这种模型特别适合打印轴对称的物体，理论上材料分布均匀，但在打印复杂几何形状时存在局限。

二、按成型技术划分的功能模型

1. 材料挤出型：以FDM打印机为代表。设计核心是精确控制送丝电机、加热挤出头和热床。模型需重点考虑热管理、层间粘合和支撑结构生成。

1. 光聚合型：以SLA（立体光刻）和DLP（数字光处理）打印机为代表。其设计模型围绕光源（激光或投影仪）和液态树脂槽展开。SLA模型通常采用振镜系统控制激光点扫描，而DLP模型则是一次性投影一整层图像。Z轴的抬升或下沉机构及其与树脂分离的过程（称为“剥离”）是设计的关键，直接影响打印速度和成功率。

1. 粉末床熔融型：包括SLS（选择性激光烧结）、SLM（选择性激光熔化）等。设计模型高度复杂，整合了精密铺粉机构、高功率激光系统、惰性气体保护环境和温控系统。其核心在于实现均匀、薄层的粉末铺设与精准的能量输入。

1. 材料喷射型：如PolyJet技术。设计模型类似二维喷墨打印机，但扩展至三维，通过阵列式喷头将光敏材料逐层喷射并立即用紫外光固化。模型重点在于多材料混合喷射的精度和支撑材料（通常为水溶性）的可去除性。

三、设计模型中的关键子系统

无论采用何种机械结构或成型技术，一个完整的3D打印机设计模型都离不开以下几个子系统的协同：

• 运动控制系统：基于G代码指令，精确驱动各轴电机，是打印精度的基础。
• 热管理系统：对于涉及材料熔融或固化的技术，精确控制喷嘴、成型腔及热床的温度至关重要。
• 材料输送系统：可靠、稳定地将原材料（丝材、树脂、粉末等）输送至成型区域。
• 人机交互与软件接口：包括控制面板、联网功能以及与切片软件的数据传输，是用户操作的桥梁。

###

3D打印机的设计模型是机械工程、电气控制、软件算法和材料科学的交叉结晶。从简易的笛卡尔框架到高速的并联三角洲，从面向大众消费的FDM到工业级的金属粉末熔融系统，每一种模型都是为了在精度、速度、成本、可靠性和适用材料范围之间寻求最佳平衡。随着技术发展，混合型模型（如将CoreXY的XY运动与独立IDEX双挤出系统结合）和针对特定行业（如建筑、生物医疗）的专用模型也在不断涌现。理解这些底层模型，不仅能帮助用户更好地选择和使用设备，也为技术创新和优化指明了方向。
